风华高科贴片电容器产品规格型号命名方法

作者: 深圳市昂洋科技有限公司发表时间:2024-05-15 10:24:58浏览量:366

贴片电容是其具竞争力的产品之一。并为国内外多家知名国际品牌做OEM加工,产品质量和稳定性都是极具竞争力的。 下面我们通过一个例子来实战了解一下风华高科通用规格贴片电容的准确规格表示方法。 ...
文本标签:

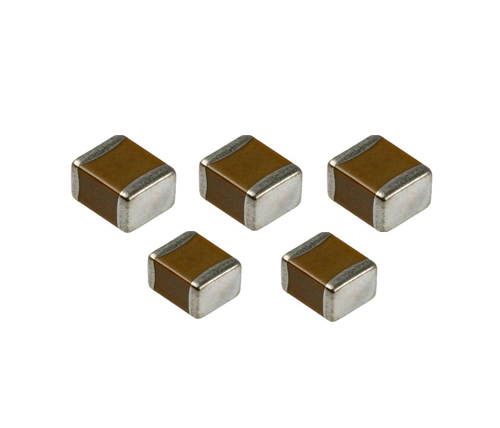

贴片电容是其具竞争力的产品之一。并为国内外多家知名国际品牌做OEM加工,产品质量和稳定性都是极具竞争力的。




下面我们通过一个例子来实战了解一下风华高科通用规格贴片电容的准确规格表示方法。


1、0805:表示该贴片电容的封装形式为0805.封装形式与尺寸的对应关系见下表:


封装

(L) 长度
公制(毫米)
英制(英寸)

(W) 宽度
公制(毫米)
英制(英寸)

(t) 端点
公制(毫米)
英制(英寸)

0201

0.60 ± 0.03
(0.024 ± 0.001)

0.30 ± 0.03
(0.011 ± 0.001)

0.15 ± 0.05
(0.006 ± 0.002)

0402

(1005)

1.00 ± 0.10
(0.040 ± 0.004)

0.50 ± 0.10
(0.020 ± 0.004)

0.25 ± 0.15
(0.010 ± 0.006)

0603

(1608)

1.60 ± 0.15
(0.063 ± 0.006)

0.81 ± 0.15
(0.032 ± 0.006)

0.35 ± 0.15
(0.014 ± 0.006)

0805

(2012)

2.01 ± 0.20
(0.079 ± 0.008)

1.25 ± 0.20
(0.049 ± 0.008)

0.50 ± 0.25
(0.020 ± 0.010)

1206

(3216)

3.20 ± 0.20
(0.126 ± 0.008)

1.60 ± 0.20
(0.063 ± 0.008)

0.50 ± 0.25
(0.020 ± 0.010)

1210

(3225)

3.20 ± 0.20
(0.126 ± 0.008)

2.50 ± 0.20
(0.098 ± 0.008)

0.50 ± 0.25
(0.020 ± 0.010)

1812

(4532)

4.50 ± 0.30
(0.177 ± 0.012)

3.20 ± 0.20
(0.126 ± 0.008)

0.61 ± 0.36
(0.024 ± 0.014)

1825

(4564)

4.50 ± 0.30
(0.177 ± 0.012)

6.40 ± 0.40
(0.252 ± 0.016)

0.61 ± 0.36
(0.024 ± 0.014)

2225

(5764)

5.72 ± 0.25
(0.225 ± 0.010)

6.40 ± 0.40
(0.252 ± 0.016)

0.64 ± 0.39
(0.025 ± 0.015)


2、CG  表示该电容的材质为C0G(注意中间的的数字零,不是字母o,很多人都读错了)材质。


贴片电容常用材质有NPO、X7R、Y5V、Z5U,其中主要最常用的是前三种。风华高科贴片电容分别用以下字母代替:


CG   代表C0G材质


B     代表   X7R材质


F     代表Y5V材质


E     代表Z5U材质


3、100  代表标称电容量是10pf。


说明:贴片电容的容量用三位数表示法表示,单位是PF。前两个数字代表有效数字,第三个数字代表的是前两位有效数字后面跟的零的个数。例如:


103   代表10后面有3个零 即:10000 pf


102   代表10后面有2个零       即: 1000 PF


101=100  PF


4、J表示该型电容器的电容量的精度范围是±5%。  如果是K则表示精度范围是±10%  ;M表示±20%。


容量与误差:实际电容量和标称电容量允许的最大偏差范围。一般分为3级:I级±5%,II级±10%,III级±20%。在有些情况下,还有0级,误差为±20%。


精密电容器的允许误差较小,而电解电容器的误差较大,它们采用不同的误差等级。


常用的电容器其精度等级和电阻器的表示方法相同。用字母表示:D——005级——±0.5%;F——01级——±1%;G——02级——±2%;J——I级——±5%;K——II级——±10%;M——III级——±20%。


5、500表示工作电压为50V


电压采用三位数表示法。前两位是有效数字,后面一位是零的个数。例如:160表示16V,   250表示25V


需要注意的是6.3V的表示方法为6R3.就是用R代替小数点。


6、N表示断头类别为:三层电镀端头。其他端头表示方式如下:


S   标示纯银端头


C   表示纯铜端头


N   表示三层电镀端头(银或铜层/镍层/锡层)


7、T表示编带包装。如果这个位置没有任何标记,表示袋装、散包装。
