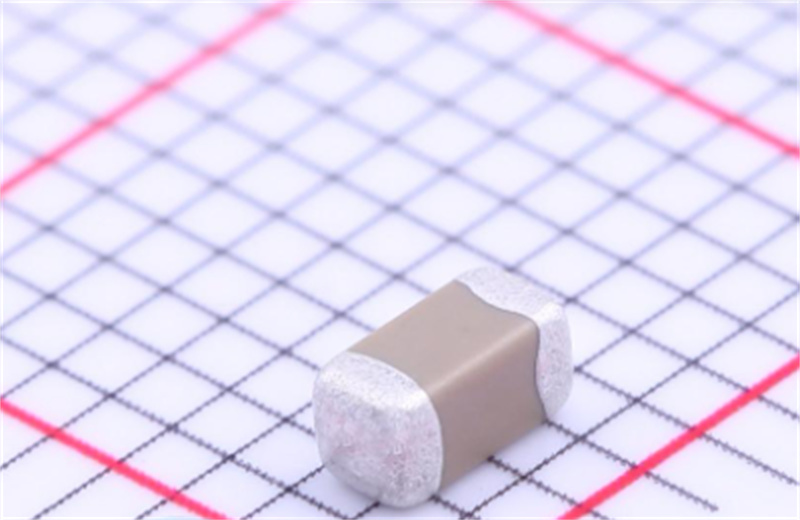

贴片电容(MLCC)在高温环境(如汽车发动机舱、工业加热设备)中工作时，其性能和寿命会显著下降。为确保电路可靠性，需从选型、设计、工艺等多方面采取针对性措施。昂洋科技公司将详细解析高温环境下贴片电容的使用要点。

一、高温对贴片电容的影响

1. 容量衰减

现象：高温加速介质老化，导致容量下降(如X7R材质在125℃时容量衰减可达15%)。

风险：滤波电路失效，电源纹波增大。

2. ESR升高

现象：电极材料电阻率随温度上升而增加。

风险：功率损耗增大，电容温升加剧，形成恶性循环。

3. 绝缘性能下降

现象：高温下介质漏电流增大。

风险：短路失效概率增加，尤其对高压电容(如50V以上)。

4. 机械应力

现象：PCB与电容材料热膨胀系数(CTE)不匹配。

风险：焊点开裂，电容本体破损。

二、高温环境下的选型策略

1. 材质选择

C0G（NP0）：温度系数±30ppm/℃，适合-55℃~125℃宽温范围。

X7R/X8R：X7R适用于-55℃~125℃，X8R扩展至150℃。

避免Y5V：温度系数+22%/-82%，高温下容量衰减严重。

2. 电压裕量

降额规则：工作电压 ≤ 50% 额定电压(如50V电容用于24V电路)。

高压场景：选择额定电压≥2倍工作电压的型号。

3. 封装优化

大尺寸优先：1206及以上封装比0603/0402更耐高温。

柔性端头：选择带柔性端头的型号(如Vishay的FlexiCap系列)，缓解热应力。

三、PCB设计与工艺控制

1. 布局优化

远离热源：电容与发热元件(如功率MOSFET)保持≥5mm间距。

均匀分布：避免局部过热，采用对称布局。

2. 热管理

散热过孔：在电容下方增加散热过孔，降低热阻。

铜箔面积：适当增加焊盘铜箔面积，提升散热能力。

3. 焊接工艺

温度曲线：

峰值温度≤260℃，液相时间(TAL)控制在30-60秒。

对X8R等高温材质，建议采用阶梯升温曲线。

焊膏选择：使用高温焊膏(如SAC305)，熔点217℃以上。

四、可靠性验证

1. 高温老化测试

条件：125℃/1000小时(车规级要求2000小时)。

标准：容量变化≤±10%，ESR变化≤±20%。

2. 温度循环测试

条件：-40℃~125℃，1000次循环。

标准：无机械损伤，电气性能符合规格书。

3. 实时监控

方法：使用热成像仪监测电容温升。

目标：确保电容表面温度≤额定工作温度的80%。

高温环境下使用贴片电容需重点关注材质选择(如X8R/C0G)、电压降额(≤50%)和热管理(散热过孔、均匀布局)。通过严格的可靠性验证(高温老化、温度循环)和实时监控，可显著提升电容在恶劣环境下的使用寿命。建议工程师在设计初期与电容供应商(如Murata、TDK)密切合作，获取定制化的高温应用解决方案。
