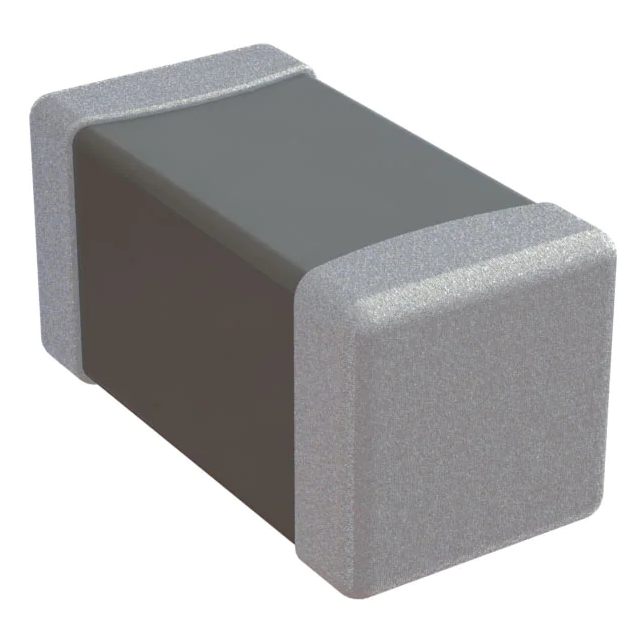

贴片电容作为电子电路中的核心元件，其容值精度与介质损耗特性直接影响电路性能。本文从专业测试方法出发，系统阐述贴片电容容值与损耗角的测量技术，为电子工程师提供可操作的解决方案。

一、容值测量技术

1. 数字电容测试仪法

使用数字电容测试仪时，需根据电容标称值选择合适量程(如pF/nF/μF档位)，并设置测试频率(通常1kHz~1MHz)。测试时需注意：

测试前需对电容进行放电处理，避免残余电荷损坏仪器

对于NPO材质电容，推荐测试频率1MHz;X7R材质电容建议采用1kHz

仪器可同步显示容值(C)与损耗值(D)，其中D值受频率影响显著

2. 数字电桥法

数字电桥通过LCR表模式实现高精度测量，需重点关注：

测试夹具选择：采用四端子开尔文夹具可消除引线电阻影响

参数设置：需根据电容类型调整测试电压(通常1Vrms)与等效电路模型(串联/并联)

典型测试案例：测量47μF X7R电容时，在1kHz频率下应获得±5%精度读数

3. 万用表简易测量法

对于0.047μF以上电容，可采用万用表电容档进行初步检测：

测量前确认万用表电池电压充足(建议≥9V)

测量时需等待表头稳定(通常需3-5秒)

局限性：无法测量0.01μF以下电容，且精度仅能达到±20%

二、损耗角正切(tanδ)测量技术

1. 西林电桥法

作为传统标准方法，需注意：

测试频率选择：50Hz工频适用于电力电容，高频应用需提升至kHz级

桥臂平衡条件：需同时满足电阻平衡(R3/R4=R1/R2)与电容平衡(Cx=Cn*R4/R3)

现代改进：采用自动平衡电桥可显著提升测试效率

2. 数字化测量法

基于FFT分析的数字化测量系统具有以下优势：

采样率要求：≥10MS/s可捕捉谐波分量

相位计算精度：需达到0.01°级

典型应用：在10kV电力电容测试中，可实现tanδ≤0.05%的测量精度

3. 特殊工况测量

高压测试：需配置分压器与保护电阻(通常10kΩ/10W)

高频测试：需采用同轴测试夹具(特性阻抗50Ω)

温度补偿：建议每升高10℃将tanδ测量值修正+0.02%

三、测试注意事项

安全规范：

高压测试时需佩戴绝缘手套

耐压测试后需等待30秒放电

电解电容测试需注意极性

仪器校准：

每月进行开路/短路校准

每年送计量机构检定

使用标准电容(精度0.01%)进行比对

环境控制：

温度：23±2℃

湿度：40-60%RH

避免电磁干扰(建议使用屏蔽箱)
