常见的陶瓷电容器的类型有哪些？
作者： 昂洋-陈平发表时间：2020-08-11 20:52:12浏览量：4162【小中大】
电容器是一种两块导体中间夹着一块绝缘体（介质）构成的电子元件。什么是电容器呢？电容器结构很简单，由两块导体中间夹着一块绝缘体作为介质从而构成了一个电子元器件。电容器的种类有很多，依照材料和介质不同而命名，那么常见的电容器种类有哪些呢？
文本标签：陶瓷电容
电容器是一种两块导体中间夹着一块绝缘体（介质）构成的电子元件。
什么是电容器呢？电容器结构很简单，由两块导体中间夹着一块绝缘体作为介质从而构成了一个电子元器件。电容器的种类有很多，依照材料和介质不同而命名，那么常见的电容器种类有哪些呢？请看详细介绍：
一、无机介质电容器
包括陶瓷电容以及云母电容等。在CPU上我们会经常看到陶瓷电容。陶瓷电容的综合性能很好，可以应用GHz级别的超高频器件上，比如CPU/GPU。当然，它的价格也很贵。
1.云母电容（CY）电容量：10p--0。1μ额定电压：100V--7kV主要特点：高稳定性，高可靠性，温度系数小。应用：高频振荡，脉冲等要求较高的电路
2.高频瓷介电容（CC）电容量：1--6800p额定电压：63--500V主要特点：高频损耗小，稳定性好。应用于高频电路。
3.低频瓷介电容（CT）电容量：10p--4。7μ额定电压：50V--100V主要特点：体积小，价廉，损耗大，稳定性差。应用：要求不高的低频电路
4.玻璃釉电容（CI）电容量：10p--0。1μ额定电压：63--400V主要特点：稳定性较好，损耗小，耐高温（200度）。应用：脉冲、耦合、旁路等电路
单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，AVX公司生产的贴片电容有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
目前陶瓷类贴片电容也被成为贴片电容，是目前用量最大的电子元器件，如三星、国巨、TDK、风华、村田等知名公司生产的NPO、X7R、Z5U、Y5V贴片电容，应用领域非常广泛。
二、有机介质电容器
例如涤纶电容、薄膜电容器，这类电容经常用在音箱上，其特性是比较精密、耐高温高压。
1.聚酯（涤纶）电容（CL）电容量：40p--4μ额定电压：63--630V主要特点：小体积，大容量，耐热耐湿，稳定性差。应用：对稳定性和损耗要求不高的低频电路
2.聚苯乙烯电容（CB）电容量：10p--1μ额定电压：100V--30KV主要特点：稳定，低损耗，体积较大。应用：对稳定性和损耗要求较高的电路
3.聚丙烯电容（CBB）电容量：1000p--10μ额定电压：63--2000V主要特点：性能与聚苯相似但体积小，稳定性略差。应用：代替大部分聚苯或云母电容，用于要求较高的电路。
三、电解电容器
主板、显卡等产品使用的基本都是电解电容。小伙伴们熟悉的铝电容，钽电容其实都是电解电容。如果说电容是电子元器件中最重要和不可取代的元件的话，那么电解电容器又在整个电容产业中占据了半壁江山。
电解电容的性能特点：
1.单位体积的电容量非常大，比其它种类的电容大几十到数百倍。
2.额定的容量可以做到非常大，可以轻易做到几万μf甚至几f（但不能和双电层电容相比）。
3.价格低廉。比其它种类电容，在价格上具有压倒性优势，因为其组成材料都是普通的工业材料。制造电解电容的设备也都是普通的工业设备，可以大规模生产，成本相对比较低。
目前，新型的电解电容发展的非常快，某些产品的性能已达到无机电容器的水准，电解电容正在替换某些无机和有机介质电容器。电解电容的使用范围相当广泛，基本上，有电源的设备都会使用到电解电容。
电解电容的分类，传统的方法都是按阳极材质，比如说铝或者钽。所以，电解电容按阳极分，为以下几种：
1.铝电解电容（CL）电容量：0。47--10000μ额定电压：6.3--450V主要特点：体积小，容量大，损耗大，漏电大。应用：电源滤波，低频耦合，去耦，旁路等
不管是SMT贴片工艺的（“贴片电容”，识别方式是底坐有黑色橡胶），还是直插式的，或者有塑料表皮的，只要它们的阳极材质是铝，那么他们就都叫做铝电解电容。电容的封装方式和电容的品质本身并无直接联系，电容的性能只取决于具体型号
2.钽电解电容（CA）铌电解电容（CN）电容量：0。1--1000μ额定电压：6。3--125V主要特点：损耗、漏电小于铝电解电容。应用：在要求高的电路中代替铝电解电容
阳极由钽构成，就是那种我们在显卡上见到的黄色或黑色小颗粒。目前很多钽电解电容都用贴片式安装，其外壳一般由树脂封装（采用同样封装的也可能是铝电解电容）。但是，钽电容的阴极也是电解质，所以很不幸的，它也是大家十分瞧不起的“电解电容”的一种。
3.铌电解电容。这种电容如今已经用的比少。
需要重点强调的是，铝电解电容和钽电解电容不是由封装形式决定的。像黄色与黑色小方块，通常我们认为其是钽电解电容，但实际其阳极也有可能是铝，也就是说它们也有可能是铝电容而不是钽电容。
以往传统的看法是钽电容性能比铝电容好，因为钽电容的介质为阳极氧化后生成的五氧化二钽，它的介电常数ε比铝电容的三氧化二铝介质要高。因此在同样容量的情况下，钽电容的体积能比铝电容做得更小。（电解电容的电容量取决于介质的介电能力和体积，在容量一定的情况下，介电能力越高，体积就可以做得越小，反之，体积就需要做得越大）。再加上钽的性质比较稳定，所以通常认为钽电容性能比铝电容好。
但这种凭阳极判断电容性能的方法已经过时了，目前决定电解电容性能的关键并不在于阳极，而在于电解质，也就是阴极。因为不同的阴极和不同的阳极可以组合成不同种类的电解电容，其性能也大不相同。采用同一种阳极的电容由于电解质的不同，性能可以差距很大，总之阳极对于电容性能的影响远远小于阴极。

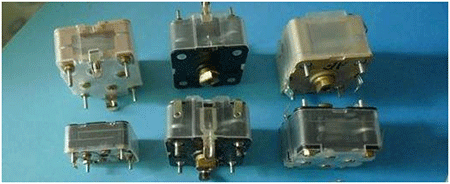

四、可变电容器
1.空气介质可变电容器可变电容量：100--1500p主要特点是损耗小，效率高；可根据要求制成直线式、直线波长式、直线频率式及对数式等。应用：电子仪器，广播电视设备等。
2.薄膜介质可变电容器可变电容量：15--550p主要特点：体积小，重量轻；损耗比空气介质的大。应用：通讯，广播接收机等
3.薄膜介质微调电容器可变电容量：1--29p主要特点：损耗较大，体积小应用：收录机，电子仪器等电路作电路补偿
4.陶瓷介质微调电容器可变电容量：0.3--22p主要特点：损耗较小，体积较小应用于精密调谐的高频振荡回路
五、独石电容器
容量范围：0.5PF--1ΜF耐压：二倍额定电压。应用范围：广泛应用于电子精密仪器。各种小型电子设备作谐振、耦合、滤波、旁路。
独石又叫多层瓷介电容，分两种类型，1型性能挺好，但容量小，一般小于0。2U，另一种叫II型，容量大，但性能一般。
简单的平行板电容器是由一个绝缘的中间介质层加外两个导电的金属电极。多层片式陶瓷电容器的结构主要包括三大部分：陶瓷介质，金属内电极，金属外电极。它是一个多层叠合的结构，由多个简单平行板电容器的并联体。
独石电容的特点：电容量大、体积小、可靠性高、电容量稳定，耐高温耐湿性好等。最大的缺点是温度系数很高，做振荡器的稳漂让人受不了。
就温漂而言：独石电容为正温糸数+130左右，CBB为负温系数-230，用适当比例并联使用，可使温漂降到很小.
就价格而言：钽、铌电容最贵，独石,CBB较便宜，瓷片电容最低。但是有些高频零温漂黑点瓷片稍贵，云母电容Q值较高，也比较贵。
